一、產品技術概述

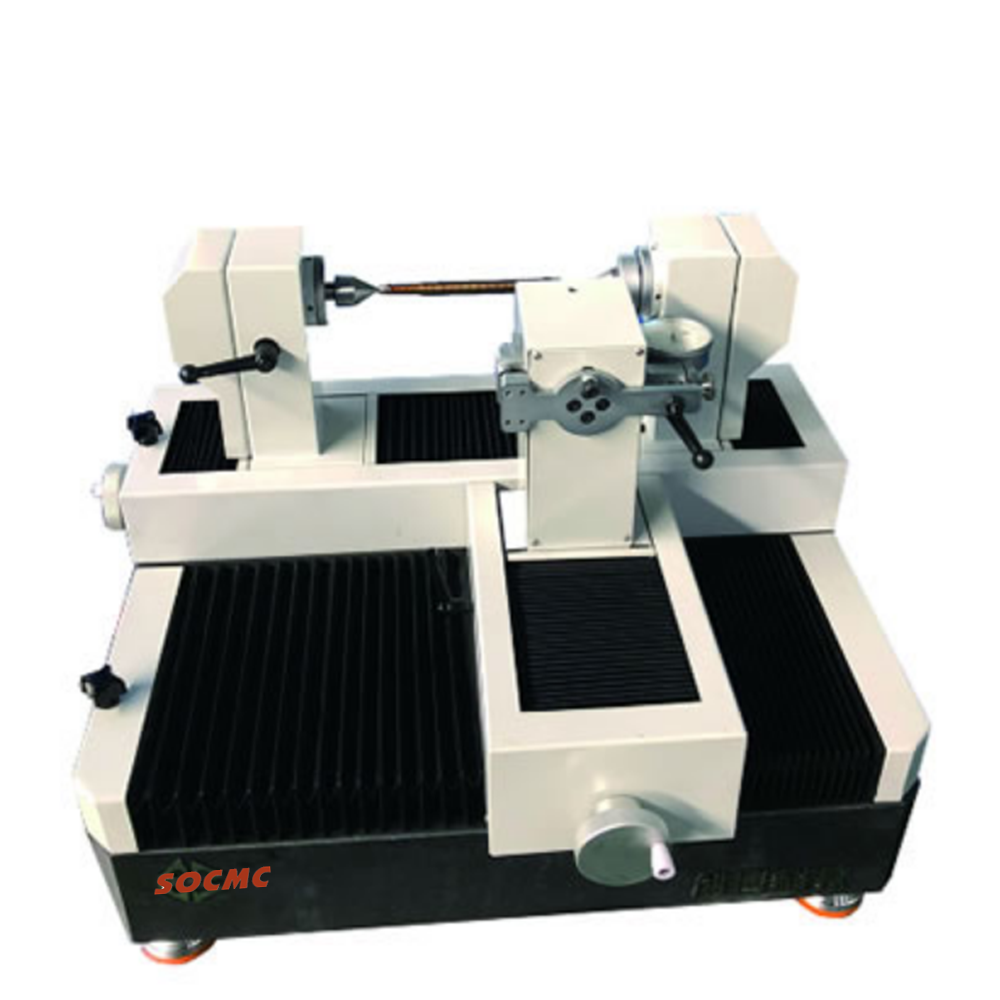

     CDT1000型齒輪徑向跳動測量儀是目前市場雙嚙儀優點的基礎上與齒輪生產廠家的實際要求、現場使用環境、操作習慣相結合，最新開發完成的新一代齒跳儀檢測設備。

二、儀器測量項目

1、齒輪徑向跳動；

2、回轉類零件徑向跳動；

三、儀器主要技術參數

1、被測齒輪外徑-----------------------------------------------------------0~200 mm

2、兩頂尖距離-----------------------------------------------------------100~1050 mm

3、可測齒輪模數------------------------------------------------------------0.5~8 mm

4、示值變動性---------------------------------------------------------------0.002 mm

5、示值誤差------------------------------------------------------------------0.004 mm

6、頂尖承載------------------------------------------------------------------------15Kg

7、儀器凈重----------------------------------------------------------------------300 kg

8、主機外形尺寸（長x寬x高）----------------------------1500x600x500 mm

四、儀器主體結構、硬件配置及功能特點

1、通過手動更換被檢工件完成檢測

2、測量部位可根據實際測量需求手動推動到測量為證并鎖緊，

3、頂尖移動和鎖緊通過手動推動和導軌鉗制器鎖緊，

4、基座采用濟南青理石，具有穩定性高，耐磨抗腐蝕、壽命長特點，

5、主要運動位置采用高精度直線導軌，具有摩擦系數小、定位精度高、精度保持性好、互換性高等特點

6、頂尖可根據不同頂尖孔的大小快速更換響應的頂尖來滿足測量要求，

7、在測量過程中，測量頂尖采用手動方式測量，可通過千分表比較測量達到檢測結果，同時可通過手動旋轉工件，完成多點測量，測量頂尖可橫向移動，獲得多點測量值。

五、測量及操作

1、將工件安裝到兩頂尖上并保證通過快退把手能取下來工件，鎖緊頂尖；

2、可通過旋轉搖柄，將測量頂尖移動到測量位置，準備檢測，測量頂尖可前后微動測量跳動；

3、手動操作測量頂尖測量跳動，同時可通過手動旋轉工件，測量多點跳動；

4、將測量頂尖旋出到安全位置，防止卸料過程中產生磕碰；

5、將工件取走；

六、安裝要求

1、安裝場地要求：CDT1000型齒跳儀凈重約為300Kg，安裝臺面需堅實、平整，并應遠離振動源。

2、安裝空間要求：CDT1000型齒跳儀占地尺寸大約為1.5X0.6m。
