一、產品概述：

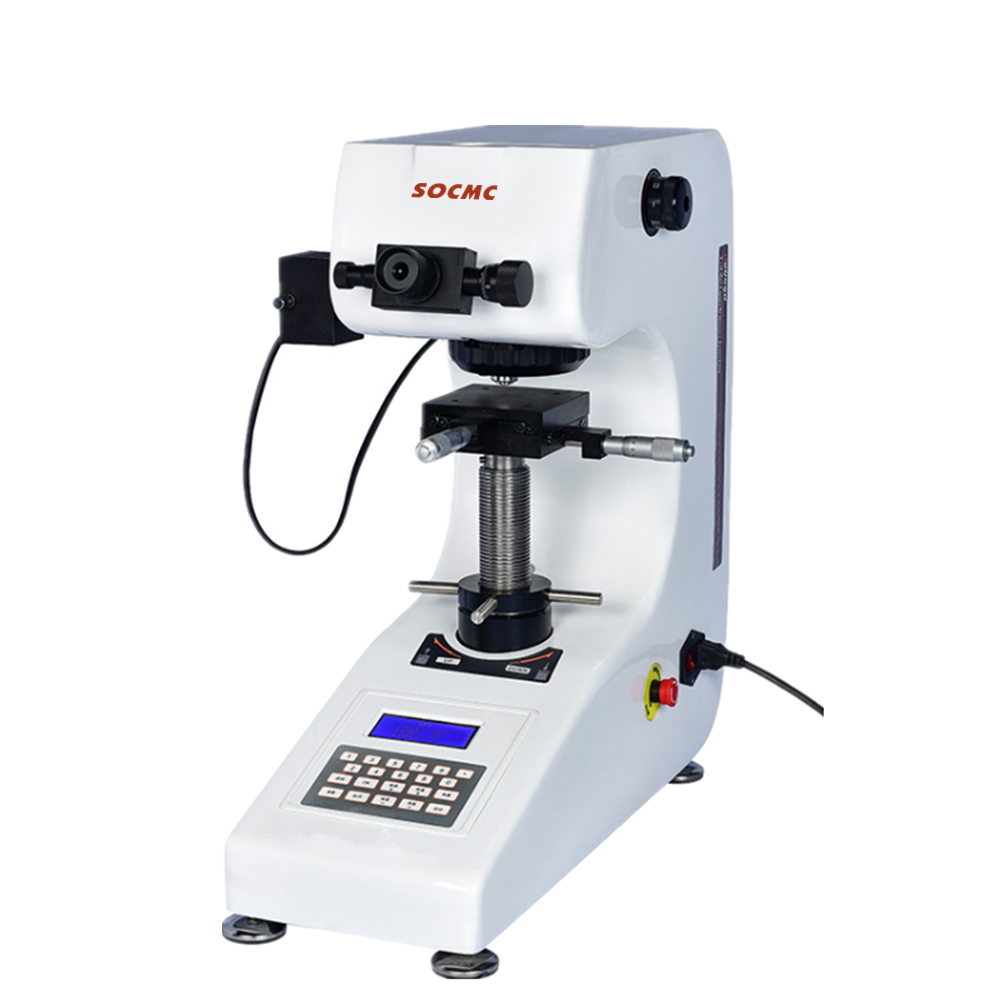

1、自動轉塔型顯微硬度計是光機電一體化的高新技術產品，該硬度計造型新穎,具有良好的可靠性、可操作性和重復性，是測試顯微硬度的理想產品。
2、該機采用C語言編制程序，高倍率光學測量系統和光學雙通道結構，光電、光偶傳感等新技術。通過按鍵操作，在按鍵上能輸入測量壓痕的長度、在LCD屏幕上能顯示硬度值、換算標尺、試驗力、試驗力保持時間和測量次數等。
二、功能和特點：
1、 高級光學工程師設計的光學系統不僅圖像清晰，還可作為簡單的顯微鏡使用，亮度可調，視覺舒服，長時間操作不容易疲勞；
2、 工業顯示屏上可直觀顯示硬度值，換算硬度，試驗方法，試驗力，保荷時間，測量次數，試驗過程直觀明了；
3、 鑄鋁殼體一次成型，結構穩定不變形，純白汽車烤漆檔次高，抗劃傷能力強，使用多年依然光亮如新；
4、 我司具備自行研發設計，生產加工的能力，我們的機器終身提供配件更換和維護升級服務；
5、 HV-1000Z機型可實現：觀察—測試—測量的位置切換由自動轉塔完成
三、用途和適用范圍：
1、 鋼鐵，有色金屬，金屬箔，硬質合金，金屬薄板，微觀組織
2、 滲碳，滲氮和脫碳層，表面硬化層，電鍍層，涂層
3、 玻璃，晶片，陶瓷材料
四、技術參數：
|
參數名稱 |
參數數據 |
|
顯微硬度標尺 |
HV0.01,HV0.025,HV0.05,HV0.1,HV0.2,HV0.3,HV0.5,HV1 |
|
顯示 |
保持時間（秒），硬度值 |
|
試驗力 |
10，25，50，100，200，300，500，1000 |
|
加載控制 |
自動（加載/保持/卸載） |
|
試驗力保持時間 |
5～60 |
|
試驗力選擇 |
外置式選力旋鈕，試驗力自動顯示在LCD屏上 |
|
物鏡放大倍數 |
10×，40× |
|
光通道 |
雙光通道（目鏡及CCD攝象通道） |
|
光學系統 |
1、手動測微目鏡2、總放大倍數(μm)：100×（觀察）, 400×（測量）3、測量范圍(μm)：200 4、分辨率(μm)：0.25 |
|
硬度測量范圍 |
(5-3000)HV |
|
XY試臺 |
尺寸:100×100、行程范圍:25×25、最小讀數(mm):0.01 |
|
試件******高度 |
110 |
|
試件******寬度 |
85 (從壓頭中心線至機壁距離） |
|
電源電壓 |
AC220V/50HZ |
|
重量 |
35 |
|
外型尺寸 |
(540×200×530)mm |
五、配置
|
1. 主機 （顯微維氏壓頭一只，10X、40X物鏡各一只）； |
|
2.試臺、砝碼、顯微鏡附件箱； |
|
|
3.砝碼 |
6只 |
4.砝碼桿 |
1個 |
|
5.十字工作臺 |
1個 |
6.薄片夾持臺 |
1個 |
|
7.平口夾持臺 |
1個 |
8.細絲夾持臺 |
1個 |
|
9.水平儀 |
1個 |
10.螺絲批 |
2把 |
|
11.水平調節螺釘 |
4只 |
12.外接電源線 |
1根 |
|
13.10X數字式測微目鏡 |
1只 |
14.顯微維氏硬度塊（HV1、HV0.2各一塊） |
2塊 |
|
15.保險絲（1 A） |
2個 |
16.產品合格證 |
1份 |
|
17.產品使用說明書 |
1份 |
18.防塵罩 |
1只 |
