一．概述
YCJ型應變計自動校準裝置是一款校準應變計的專用自動化裝置。該裝置可執行中華人民共和國國家標準GBT3408.2-2008《大壩監測儀器應變計》。
二．裝置方案

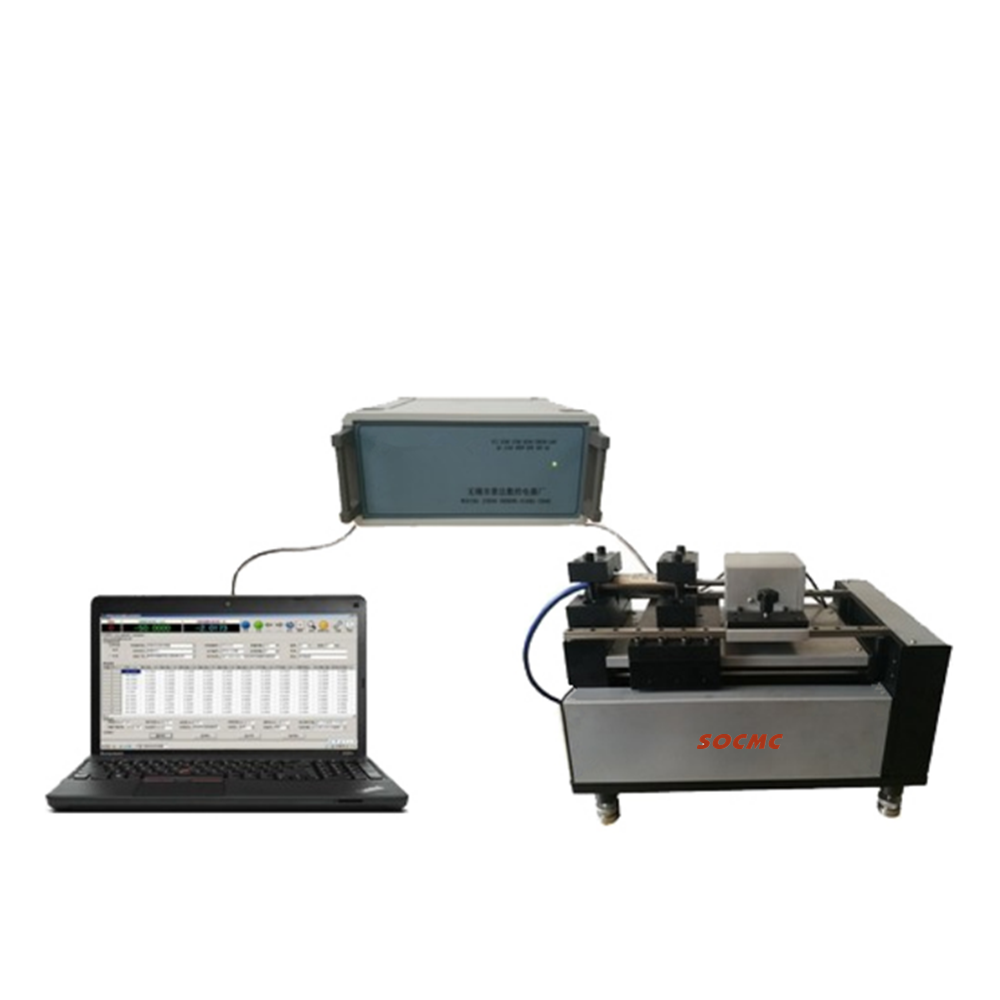

該自動校準裝置由應變計校準執行機構、應變計校準控制器和電腦（含自動校準軟件）三部分組成。
1．應變計校準執行機構
應變計校準執行機構是應變計自動校準的執行機構。
該機構使用精密光柵測長計作為位移標準器，該測長計由精密光柵尺和精密導軌構成，數顯分辨力0.1μm，高精度，高重復性，高可靠性。
精密絲桿及直線導軌作為傳動機構，步進電機提供執行動力，傳動機構最小位移步距0.1μm。
應變計專用夾具經過淬火處理，可固定各種類型的應變計。
2．應變計校準控制器
應變計校準控制器采用32位微處理器作為硬件控制核心，配合高分辨率的步進電機驅動器，嵌入式軟件采用位置反饋技術，對應變計校準執行機構的位移進行精確控制，定位精度±0.1μm。
3．應變計自動校準軟件
該軟件可執行中華人民共和國國家標準GBT3408.2-2008《大壩監測儀器應變計》。主要功能：
（1）能夠自動進行校準工作。在設置好的校準范圍，校準間隔等參數后，點擊一下“校準”按鈕，就可以按設定的要求，控制應變計校準裝置自動執行校準動作。
（2）能夠自動采集標準器裝置的位移量，采集應變計的輸出數據。
（3）能夠自動計算擬合方程，計算相關誤差數據，顯示真實的誤差曲線。
二．校準數據能夠保存到數據庫里，按條件查詢；能夠自動生成校準原始記錄；原始記錄可以打印到打印機，也可以導出到Excel電子表格和PDF文件。
三．應變計自動校準裝置技術參數：
1．有效測量行程0～0.5mm。
2．分辨力：數顯分辨力0.1μm；
3．位移定位精度：可達±0.1μm；
4．精度：示值誤差：≤1.0μm；回程誤差：≤0.5μm；
