??一、 系統名稱和型號：

??名稱：玻璃盤式墊片篩選機

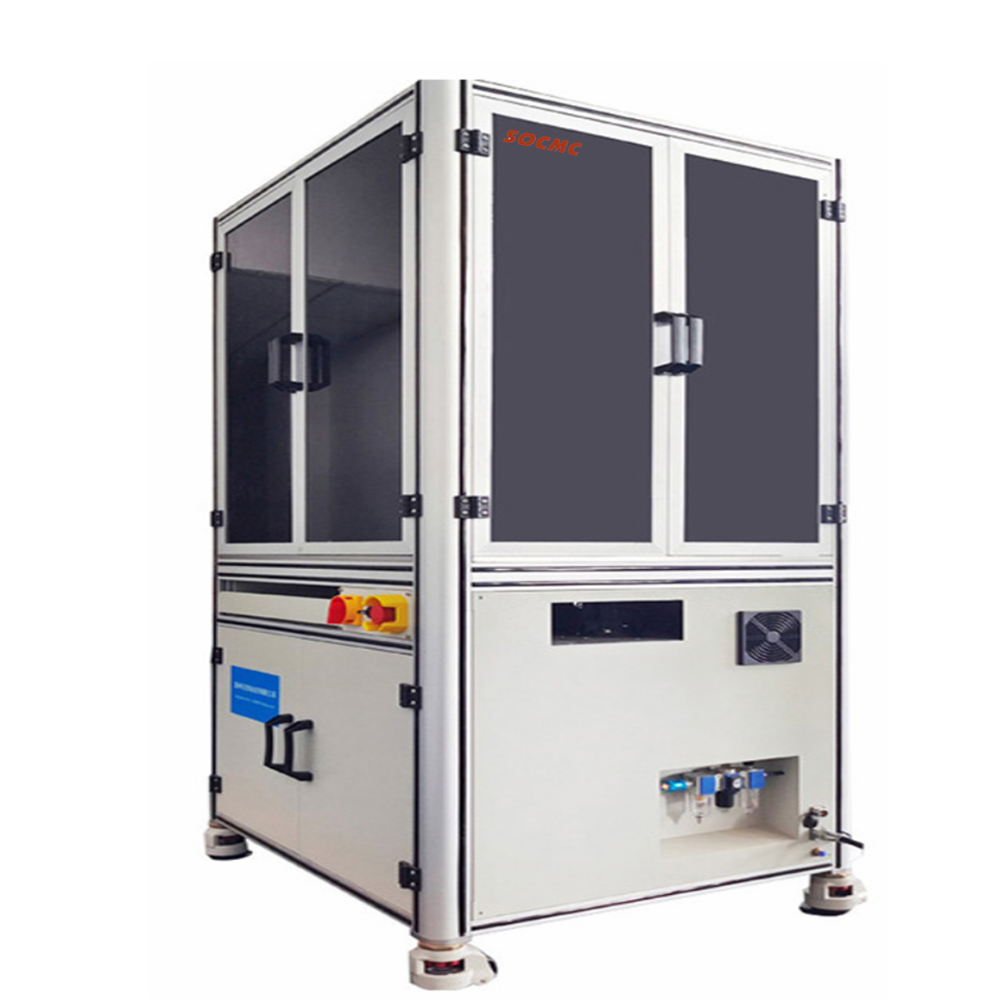

??二、 系統組成概述: 該系統主要有以下6部分組成（附設備外形圖）：

??1、 自動送料系統：將墊片倒入振動盤，振動盤產生振動波，讓墊片有序地排列到入料傳送帶上實現排料入料功能。

??2、 中心運動系統：由電機、主軸、玻璃盤及相關配件組成，實現中心系統平穩地轉動；

??3、 視覺檢測系統：由2套相機及相應光源組成：1＃側面相機檢測產品側面投影面尺寸；2＃頂部相機檢測產品外圓直徑、內圓直徑、毛刺、邊緣缺料等。

??4、 軟件分析控制系統：相機取像后，通過主機軟件分析，判定墊片的屬性：合格品、不合格品、待檢品三種；

??5、 出料分檢系統：軟件判定墊片的屬性后，通過PLC電器控制系統，出料分檢系統按照軟件指示的屬性，對墊片進行良品，不良品，待檢品進行分類出料。

??6、 PLC電氣控制系統：通過PLC搭配電氣控制元件，完成整套設備的控制動作。

??三、 檢測內容說明：

??四、 設備性能與主要配置說明：

??1、檢測速度：300-500pcs/min；

??2、重復檢測精度: 見上述第四條列明；

??3、主要配件說明：1)、相機：德國品牌BASLER； 2)、感應器：日本OMRON；3)、電磁閥：原裝美國品牌；4)、PLC：日本三菱高速系列；5）、新機包含：一套振動入料盤面，一套振動底座，一套傳送帶送料系統。

??4、人機界面，軟件自動帶工具箱，專為普通員工開發的方便的微軟視窗操作系統；

??5、生產數據報表統計功能：CPK、柏拉圖、不良種類項目、不良比例等自動生成功能，可為生產車間改善工藝提供依據；

??6、檢測數據輸出系統：本篩選機具有數據通訊功能，有數據輸出與存儲功能，軟件所導出的數據可通過局域網連接打印機進行紙質打印。
