??一、系統名稱和型號：

??名稱：玻璃盤式精密卡箍篩選機

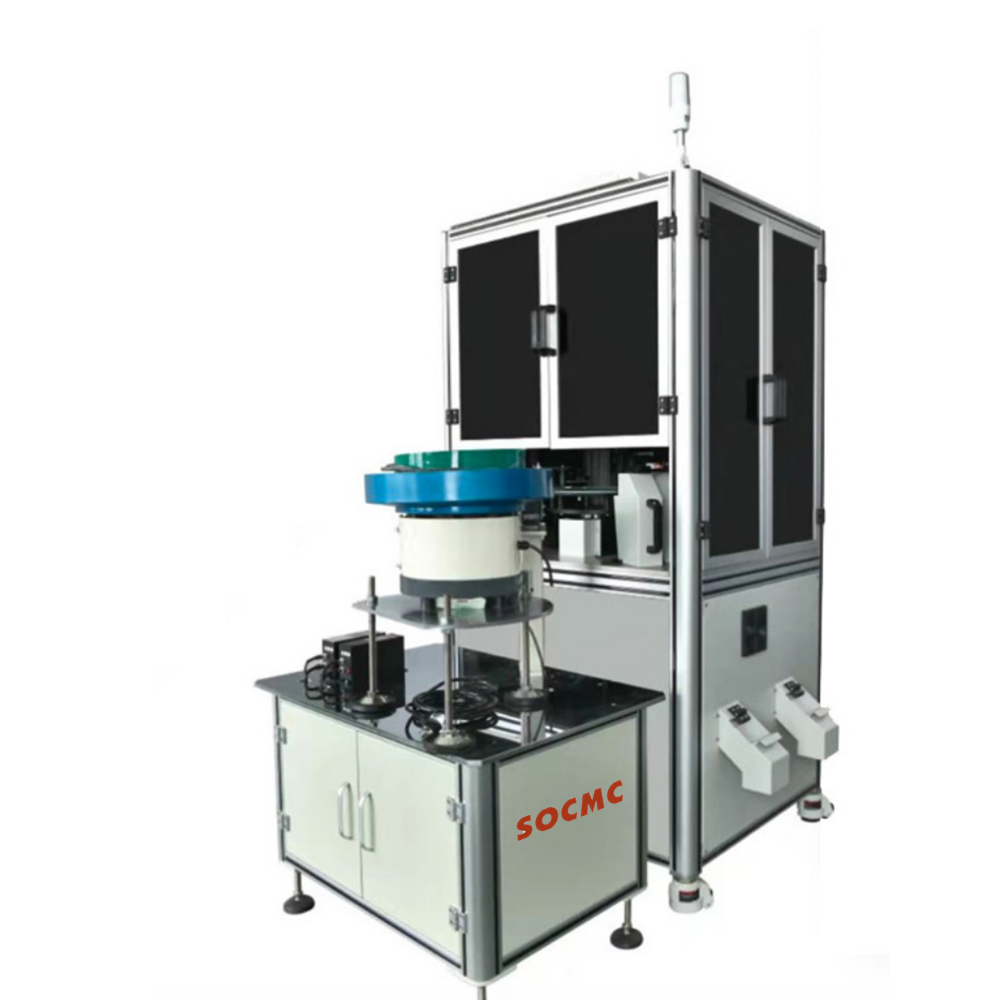

??二、系統組成概述: 該系統主要有以下6部分組成（附設備外形圖）：

??1、自動送料系統：將產品倒入振動盤，振動盤產生振動波，將產品有序地排列到入料平送器上實現排料入料功能，如果客戶需要低噪音送料技術，則由甲乙雙方進行協商再簽訂補充協議。

??2、中心運動系統：由電機、主軸、玻璃盤及相關配件組成，實現中心系統平穩地轉動；

??3、視覺檢測系統：由兩套相機及相應光源組成，分別實現：檢測系統從上向下，拍攝產品投影面；第二套檢測系統從上向下安裝，拍攝產品“耳朵”倒角大小；第三套檢測系統從下向上安裝，拍攝產品“耳朵”倒角大小

??4、軟件分析控制系統：相機取像后，通過主機軟件分析，判定產品的屬性：合格品、不合格品、待檢品三種；

??5、出料分檢系統：軟件判定產品的屬性后，通過PLC電器控制系統，出料分檢系統按照軟件指示的屬性，對產品進行良品，不良品，待檢品進行分類出料。

??6、PLC電氣控制系統：通過PLC搭配電氣控制元件，完成整套設備的控制動作。

??三、系統檢測的對象要求：

??通用規格范圍：

??四、檢測內容說明

??相機一：

??五、設備性能與主要配置說明：

??1、檢測速度：卡箍：100~200pcs/min；

??2、投影尺寸重復檢測精度：查看上述各列表；

??3、主要配件說明：1)、相機：德國品牌BASLER； 2)、感應器：日本OMRON；3)、電磁閥：原裝美國品牌；4)、PLC：日本三菱高速系列。

??4、人機界面，軟件自動帶工具箱，專為普通員工開發的方便的微軟視窗操作系統；

??5、生產數據報表統計功能：CPK、柏拉圖、不良種類項目、不良比例等自動生成功能，可為生產車間改善工藝提供依據；

??6、檢測數據輸出系統：本篩選機具有數據通訊功能，有數據輸出與存儲功能，存儲量可達128G固態硬盤，軟件所導出的數據.
