一、設備描述

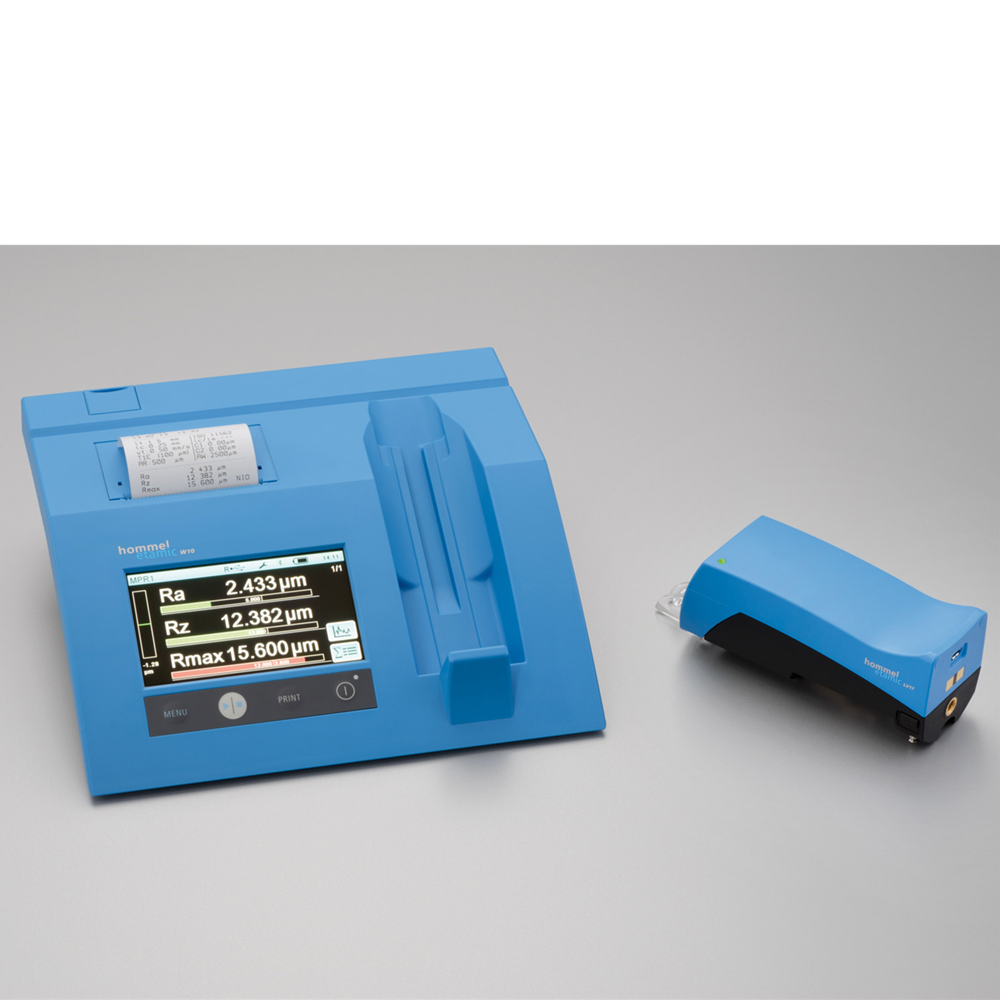

1、W10 便攜式粗糙度儀：適用于橫向探測、架空位置和垂直位置的移動式粗糙度測量

2、測量?jī)x非常適合用于進行移動式粗糙度測量，讓您可以在生產過程本身中監測工件的表面質量。這款實用的測量系統具有廣泛的功能。它在橫向探測期間以及架空位置和垂直位置中提供可靠且精密的測量。集成的粗糙度標準支持快速測試測量?jī)x，確保始終獲得非常高的精密度。

3、W10 具有集成的熱敏式打印機，這意味著可以立即記錄測量結果?？梢粤⒓创蛴〕龉钤u(píng)估、輪廓、Abbott 曲線和統計數據。該測量?jī)x提供了七個不同的程序，以及用于測試測量?jī)x的選項。所有功能均可通過現代且易于使用的彩色觸摸屏進行操作。無需進行長時間的培訓，因此可節省您的時間和資金。

4、此外，還可以選擇使用 EVOVIS 移動評估軟件擴展該測量系統。這款基于 PC 的軟件是專門為移動式測量?jī)x開發的，極大地?cái)U(kuò)展了粗糙度測量功能。它以在線和離線模式運行，支持您選擇測量條件。您還可以自動保存打印表格。

二、硬件參數

1、驅動箱：LV17

（1）可使用測頭：滑軌型測頭

（2）探測距離：17mm

（3）探測方向：軸向, 橫向探測

（4）操作元件：一體式起動鍵

2、量程/分辨率：±100 μm/0.006 μm

3、濾波器取樣長度 lc (mm)：0.08; 0.25; 0.8; 2.5;8

4、探測距離It

（1）根據ISO/JIS標準: 1.5/4.8/15 mm

（2）根據Motif標準: 0.64/3.2/16 mm

（3）******:17.5 mm

5、取樣長度 lr 的數量: 1 - n （******探測距離）

6、垂直放大比：自動到最高50,000倍

7、水平放大比：相對于掃描長度10/20/40/50/100/200/400倍

8、濾波器：

（1）ISO 11562: 高斯濾波器

（2）ISO 16610-21: 高斯濾波器

（3）ISO 13565-1: Rk 參數濾波器

（4）ISO 3274: λs 濾波器

9、評價參數

（1）ISO 4287參數： Ra, Rz, Rmax, Rt, Rq, RSm, Rc, Rp, Rv, Rsk, Rku, Rdc, Rdq, RzISO, Rmr, Rmr(c), C(Rmr)

（2） ISO 13565-1, -2：Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Rpk*, Rvk*, Vo0.001

（3） JIS B601 (2001)參數：Rz-JIS

（4） EN 10049 (SEP 1940)參數：RPc

（5） EN ISO 12085 (Motif)參數：R, AR, Rx, CR, CF, CL, Nr

（6） ASME B46.1：Rp, Rpm

（7） Daimler MBN 31007：R3z

（8）特殊參數：密封參數 Rmr （系數 * 參數）

（9）單位：μm/μinch之間切換

10、探測速度 vt：0.15/0.5/1 mm/s; 后退 3 mm/s

11、顯示屏：4,3” 帶觸摸屏功能的 TFT 彩色顯示屏

12、電池（主機）：鋰離子電池，高達 800 次測量循環（無打印、探測距離 4.8 mm），充滿電約需要 4 小時

13、測量程序：7 個測量程序加上 1 個用于儀器檢測的測量程序

14、數據存儲器（每個測量程序）：最多 2000 個測量數據組/參數和500 個輪廓數據組

15、驅動箱和操作主機鏈接方式：USB, Bluetooth® 藍牙無線連接

16、尺寸（長 x 寬 x 高），重量

（1）主機：227 x 225 x70 mm,980 g

（2）驅動箱：LV17: 151 x 50 x55 mm,275 g

17、打印機

（1）打印方法：靜態熱打印行

（2）打印速度：30 mm/s

（3）紙寬/打印寬度：57 ±0.5 mm/48 mm

（4）紙卷：? =31 mm

（5）分辨率：8 個點/毫米，384 個點/行

（6）打印功能：測量條件，參數，粗糙度輪廓，阿爾伯特曲線，統計

18、語言：德語，英語，法語，西班牙語，意大利語，捷克語，波蘭語，瑞典語，中文

三、儀器精度：符合DIN4772 測量綜合誤差不超過名義值的5%。

1、可更換的內置式粗糙度標準件

（1）安裝在主機內，所以受到保護

（2）可隨時在現場檢測測量?jī)x

（3）穩定的測量布置

（4）通過保存的理論值來檢測儀器的專用測量程序。

2、橫向探測

（1）測頭旋轉 90°后可以測量深槽、凹槽，或開擋

（2）橫向于進給方向探測表面時換裝簡單不費力

3、一體化放置及充電槽

（1）安全存放 LV17 驅動箱

（2）保護測頭

（3）由于自動充電，驅動箱能始終保持待機狀態

4、可在所有位置投放使用

（1）穩定測量處于仰測位置的小型工件

（2）通過精磨支撐軸實現工件支承

（3）測量工件垂直面時驅動箱背面的 3 點式支承用于可靠定位

5、通過支撐腿進行高度調整

（1）測量小型工件時可使用伸縮式支撐腿調整驅動箱高度

（2）根據所需測量位置要求調整簡便

6、通過觸摸屏實現上下文操作

（1）具有4個基本功能的功能鍵條

（2）多種公差評價方法

（3）用戶數據的輸入快捷舒適

（4）概覽性描述結果

（5）結果視圖：參數、輪廓描述、互動式阿爾伯特曲線描述、各種各樣的統計功能

7、一體式熱敏打印機

（1）立即記錄測量結果

（2）簡易裝紙功能

（3）打印帶公差評價、輪廓、阿爾伯特曲線、

（4）附加輸入以及統計的測量結果

8、單滑軌測頭 T1E

（1）量程 100 μm 配 2 μm/90° 針尖

9、單滑軌測頭 T3E

（1）量程大，適合測量非常粗糙的表面。

（2）滑軌半徑，縱向/橫向 30/1,95 mm

（3）量程 300 μm 配5 μm/90° 針尖
