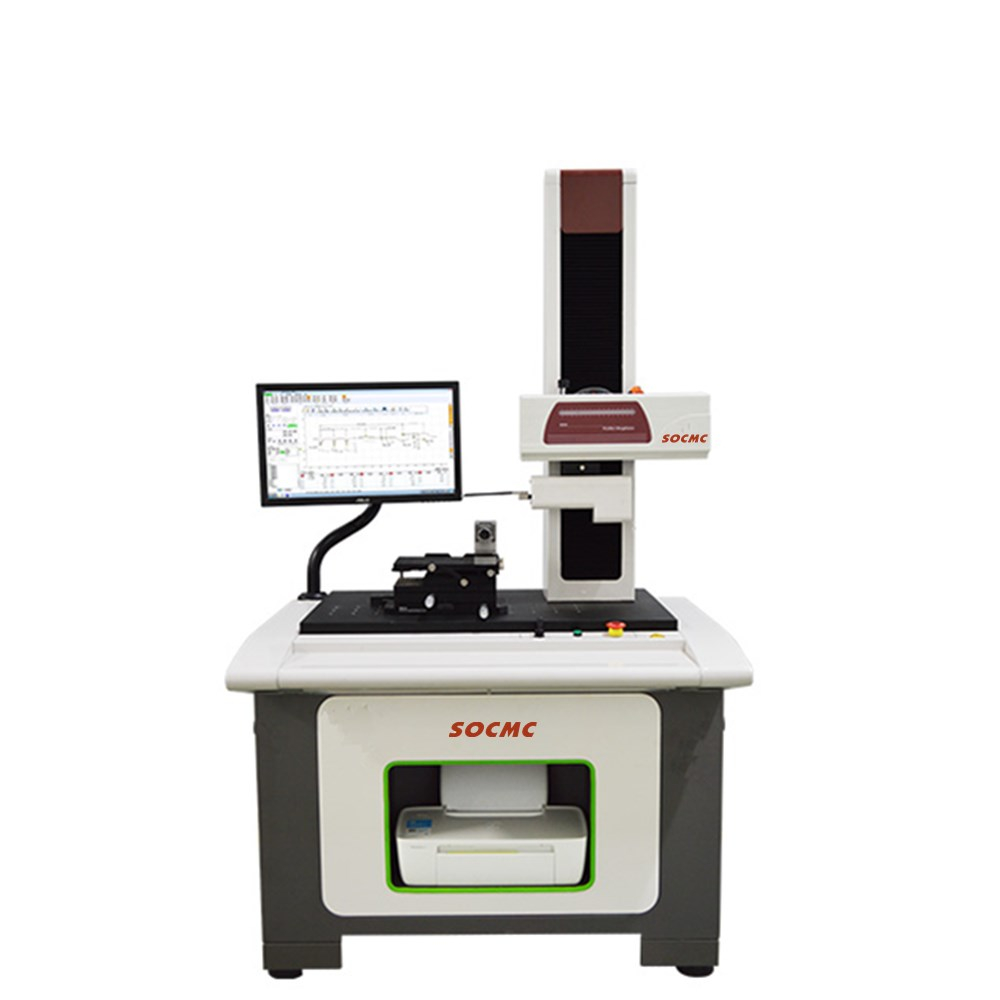

一、特點：

1、一次測量，實現粗糙度、波紋度、輪廓分析
2、實現全范圍內的粗糙度、波紋度測量
3、X向采用數字式傳感器，Z1采用多段式電感傳感器
4、多段式高精度傳感器具有超大量程，較大限度保持了傳感器的原有精度。
5、采用免維護直線運動導軌，精密控制系統。
6、采用高速并行數據采集單元，硬件觸發、硬件高速采樣，無延時；足夠密集及穩定的數據源為后期數據處理、計算提供有力的保障。

二、測量原理

本儀器測量原理為直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸?shù)缴衔?span>PC機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。

三、測量功能

1、輪廓測量功能：

（1）尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑

（2）夾角：包含水平角、垂直角、夾角

（3）位置公差：包含平行度、垂直度

（4）形狀公差：包含直線度、凸度、圓弧

（5）輪廓度輔助生成：包含輔助點、輔助線、輔助圓

2、糙度測量功能：

（1）粗糙度功能：Ra、Rp、Rv、Rz、Rz（jis）、R3z、RzDIN、Rzj、Rmax、Rc、Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Mr2、Rmr

（2）波紋度參數：Wa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr

（3）原始輪廓參數：Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr

四、技術參數

五、環境要求

1、室內周圍應無影響測量的灰塵、振動、噪音、氣流、腐蝕性氣體和較強磁場

2、地面震動******RMS： ＜50HZ  2.5μm/s  /  ＞50HZ  5.0μm/s

3、電源：AC 220V±5%  50Hz   單獨地線

4、功率需求：500W

5、溫度：現場溫度：12～26℃

6、理想溫度：20±2℃  階梯溫度不超過1℃/h

7、相對濕度：＜85%（無凝露）
