一、介紹：

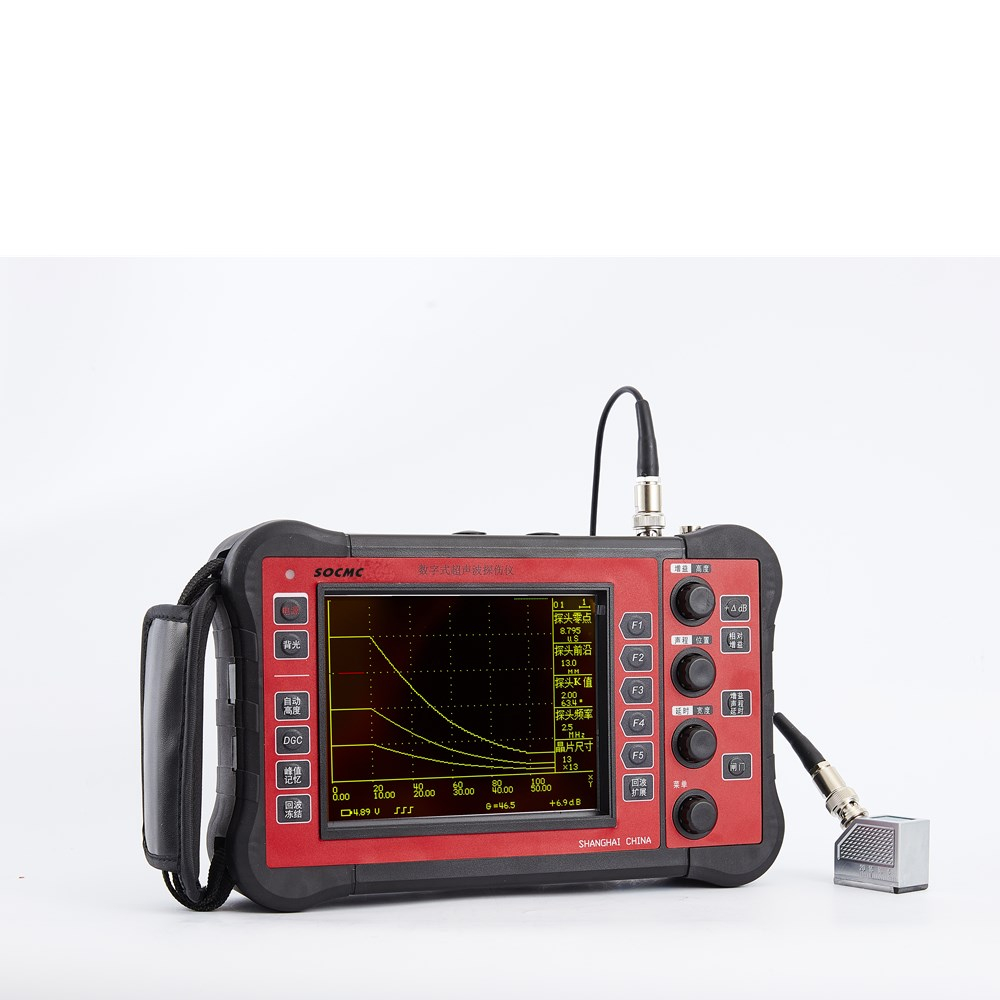

   本機是一款性價比的數字式超聲波探傷儀，它能快速低成本地探測工件內部裂縫，夾雜， 氣孔，疏松等多種缺陷，廣范用于機械制造，鋼結構，化工設備，造船，壓力容器等領域進 行質量控制的有力工具。

二、技術參數：

1、材料聲速：1000 ~ 9999M/S

2、******聲程 ：6100mm，滿刻度聲程最小4mm （鋼，縱波，反射式）

3、頻率范圍 ：0.4 ~ 10MHz /  0.7~1.4  1.8~3.5  4~6 MHz（帶通）

4、增益范圍 ：0 ~ 110dB （步長0.1dB，1dB）

5、延時范圍 ：0 ~ 6000mm

6、K值范圍 ：0.20 ~ 5.00

7、抑制范圍 ：0 ~ 50%

8、增量：0 ~ 20dB

9、補償：-20 ~ 20dB

10、測長線：-20 ~ 20dB

11、定量線：-20 ~ 20dB

12、判廢線：-20 ~ 20dB

13、垂直線性： <3%< span="">

14、水平線性： <0.3%< span="">

15、發射電源電壓 ：DC 200V

16、發射脈沖寬度 ：負脈沖方波 0.05~0.6μS  可調（步長0.01μS）

17、發射脈沖內阻 ：不大于10Ω

18、發射重復頻率 ：25~ 400Hz聲程<150 μS時400/200HzFAST/SLOW

                  150 μS <聲程<300 μS時200/100HzFAST/SLOW

                  300 μS <聲程<600 μS時100/50HZFAST/SLOW

                  聲程>600 μS時50/25HzFAST/SLOW

19、探頭阻尼電阻 ：約120Ω 固定

20、放大器輸入 ：增益0dB，100% 屏幕高度時約50V峰值輸入端噪聲約50μV峰值（寬帶）帶寬噪聲約16nV√Hz峰值

21、數字采樣 ：8bit 實時50MHz，等效200MHz（硬件實現）

22、顯示方式 ：檢波＋，檢波－，全波

23、顯示器件 ：東芝TFT工業彩色液晶顯示屏（320x240，5.7英寸），LED背光燈

24、液晶屏刷新頻率 ：50Hz

25、閘門：進波門、失波門，可調

26、動態范圍 ： >32dB

27、靈敏度余量 ：>58dB  （與探頭有關）

28、分辯率：>26dB  （與探頭有關）

29、測厚分辨率 ：0.02mm （厚度小于650mm時）

30、電源：4節5號Ni-MH可充電池2500mAh   外接電源DC9~15V 0.5~0.3A

31、電池消耗功率：約2W    （350mm聲程、背光強、發射重復頻率FAST）約1.5W  （350mm聲程、背光弱、發射重復頻率SLOW）

32、電池連續工作時間：約5小時 （350mm聲程、背光強、發射重復頻率FAST）約6.5小時（350mm聲程、背光弱、發射重復頻率SLOW）

三、環境

1、儲存環境溫度： －20℃ ~ ＋70℃

2、工作環境溫度 ：－10℃ ~ ＋50℃

3、外形尺寸 ：230 x 146 x 37 mm（不包含旋鈕突出部分）

4、質量： 約900克 （含4節AA鎳氫電池）

四、標準配置：

1、主機             1臺

2、電源適配器    1套

3、直探頭         1只

4、斜探頭         1只

5、連接線         2條

6、皮套            1個

7、包裝箱        1只

8、隨機資料      1份
