一、特點

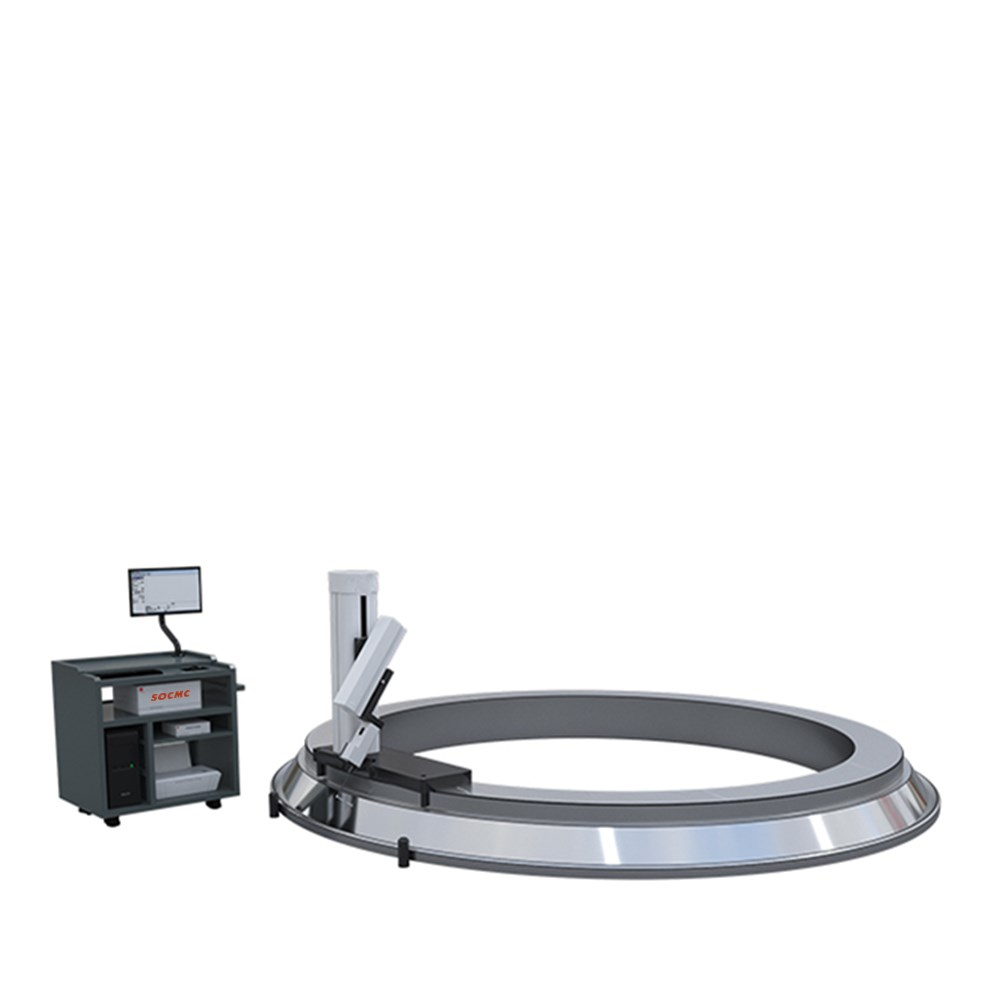

1、儀器移動，適用于大型零件輪廓測量。
2、經優化設計，具有較強的防碰撞能力。
3、采用陶瓷導軌為測量基準，在溫度變化較大時仍能保持測量精度。
4、大量程設計，調整方便快捷。
5、可同時進行粗糙度輪廓測量。
二、測量功能
1、尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑
2、夾角：包含水平角、垂直角、夾角
3、位置公差：包 圓弧輪廓度
4、輔助生成：包含輔助點、輔助線、輔助圓
三、技術參數
|
Z軸 |
320mm |
|
X軸 |
200mm |
|
傳感器 |
20mm |
|
輪廓線性精度 |
±（1.5+|0.15H|）μm |
|
粗糙度線性精度 |
≤±(7nm+3.5%) |
四、環境要求
1、室內周圍應無影響測量的灰塵、振動、噪音、氣流、腐蝕性氣體和較強磁場
2、地面震動******RMS： ＜50HZ 2.5μm/s / ＞50HZ 5.0μm/s
3、電源：AC 220V±5% 50Hz 單獨地線
4、功率需求：500W
5、溫度：現場溫度：12～26℃
6、理想溫度：20±2℃ 階梯溫度不超過1℃/h
7、相對濕度：＜85%（無凝露）
