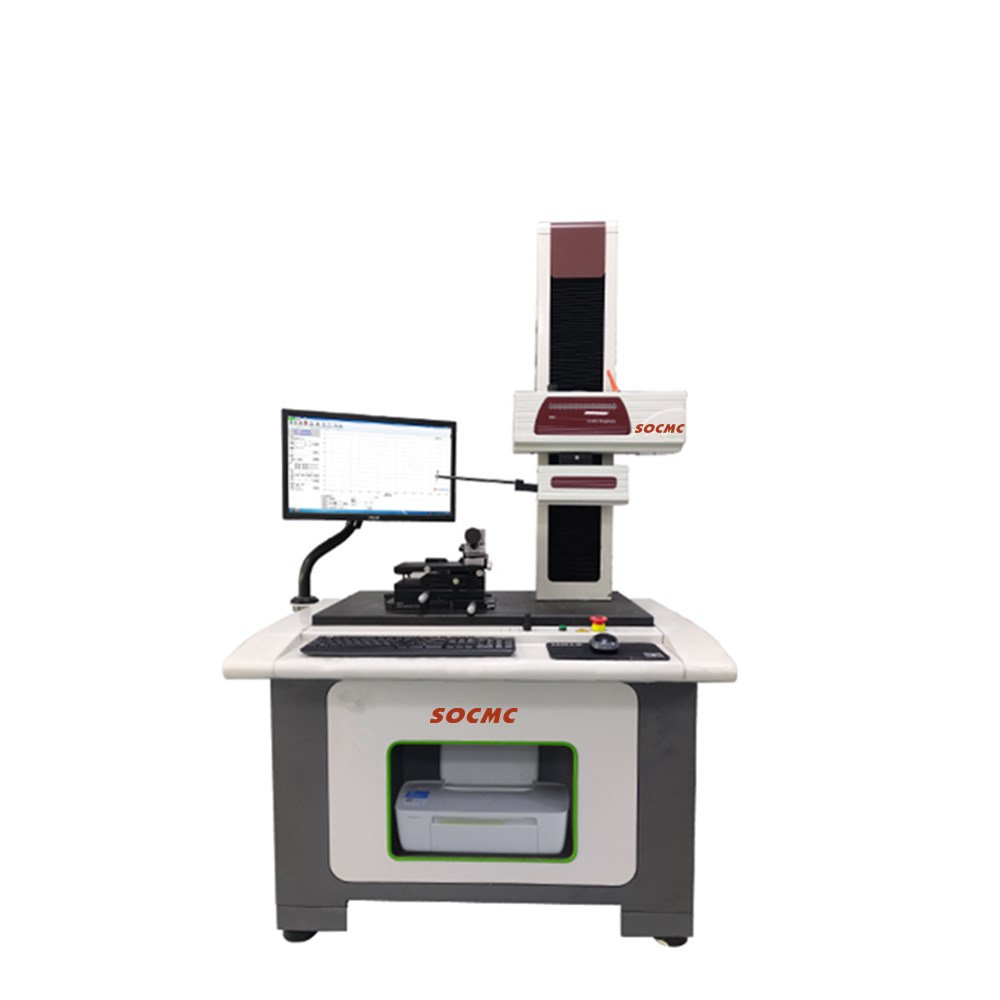

一、特點
1、上下測量功能：在輪廓儀的基礎上采?雙向測針，配合雙向測量軟件，從?完成?件的輪廓尺?、?度、距離、圓弧半徑等測量項?。
2、輪廓測量功能
（1）尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑
（2）夾角：包含水平角、垂直角、夾角
（3）位置公差：包含平行度、垂直度
（4）形狀公差：包含直線度、凸度、圓弧輪廓度
（5）輔助生成：包含輔助點、輔助線、輔助圓
二、測量原理
本儀器測量原理為直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸?shù)缴衔籔C機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。
三、測量功能
1、輪廓測量功能：
（1）尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑
（2）夾角：包含水平角、垂直角、夾角
（3）位置公差：包含平行度、垂直度
（4）形狀公差：包含直線度、凸度、圓弧輪廓度
（5）輔助生成：包含輔助點、輔助線、輔助圓
四、測量范圍
|
項目 |
測量范圍 |
分辨率 |
|
驅動器 |
150mm |
0.2μm |
|
輪廓傳感器 |
60mm |
0.05μm |
|
立柱 |
420mm |
- |
|
內徑 |
Φ10-φ70mm |
- |
|
外徑 |
Φ2-φ40mm |
- |
五、技術參數
|
技術參數 |
線性精度 |
±（0.8+|0.15H|）μm |
|
圓弧 |
±（1.5+R/12）μm |
|
|
角度 |
±1′ |
|
|
直線度 |
0.5μm/100mm |
|
|
直徑 |
≤±（1.8+D/10）μm |
|
|
運動控制 |
X軸驅動方式 |
電動 |
|
Z軸驅動方式 |
電動 |
|
|
X軸驅動速度 |
0.05~15mm/s |
|
|
Z軸驅動速度 |
0.2-15mm/s |
六、環境要求
1、室內周圍應無影響測量的灰塵、振動、噪音、氣流、腐蝕性氣體和較強磁場
2、地面震動******RMS： ＜50HZ 2.5μm/s / ＞50HZ 5.0μm/s
3、電源：AC 220V±5% 50Hz 單獨地線
4、功率需求：500W
5、溫度：現場溫度：12～26℃
6、理想溫度：20±2℃ 階梯溫度不超過1℃/h
7、相對濕度：＜85%（無凝露）
