一、產品簡介

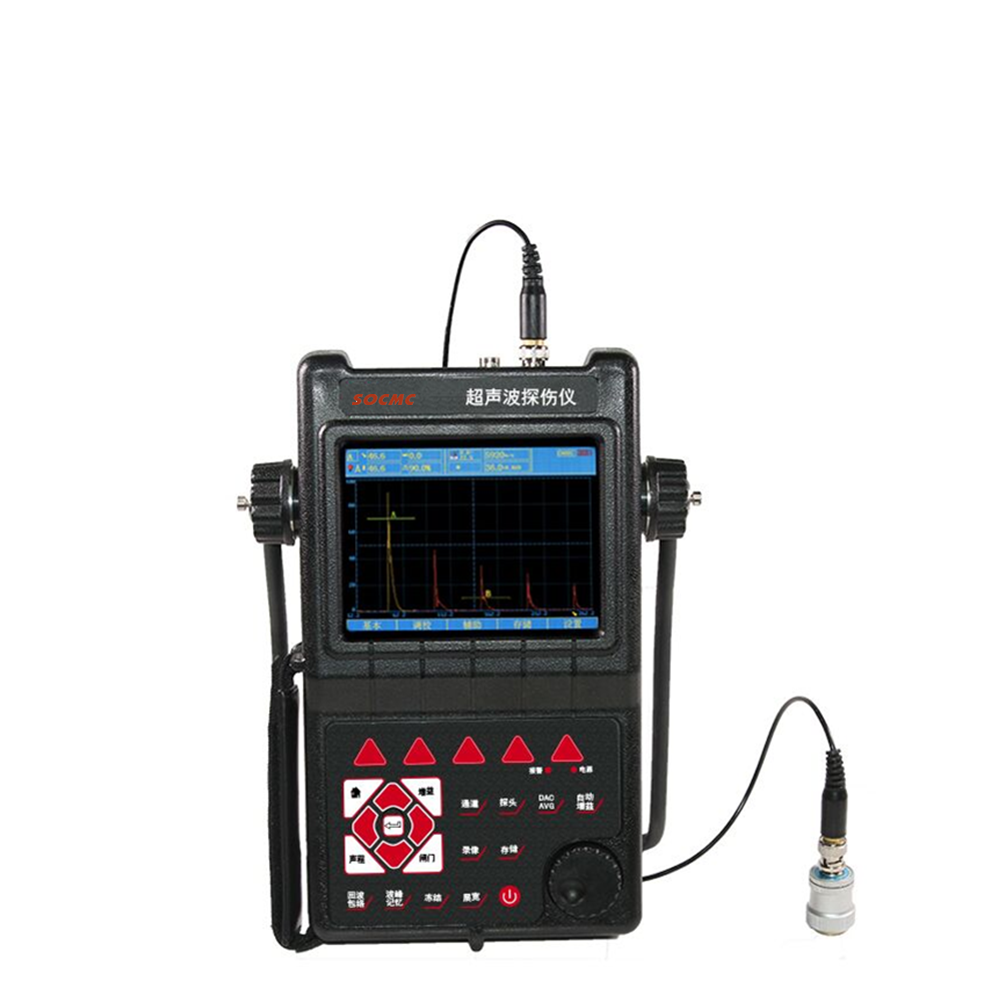

     該產品是一款便攜式、全數字式超聲波探傷儀，能夠快速便捷、無損傷、精確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程現場。本儀器能夠廣泛地應用在制造業、鋼鐵冶金業、金屬加工業、化工業等需要缺陷檢測和質量控制的領域，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。

二、功能特色

1、探傷標準：內置各行業常用探傷標準，直接調用，方便、快捷；

2、焊縫圖示：可設置焊縫形態參數，探傷中直觀顯示焊縫圖和缺陷在焊縫中的位置；

3、自動校準：探頭零點和探頭角度（K值）自動校準功能；聲速自動測量功能；

4、波峰記憶：實時檢索缺陷最高波，記錄缺陷******值；

5、缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置；

6、缺陷定量：缺陷當量dB值實時顯示；

7、缺陷定性：通過回波包絡波形，方便人工經驗判斷；

8、曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置；

9、DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG曲線；

10、AWS D1.1: 美國焊接學會標準，為各類AWS焊縫檢測應用提供一個動態反射體“缺陷定級”。可避免手工計算，提高檢測效率；

11、裂紋測高：利用端點衍射波自動測量、計算裂紋高度；

12、門內展寬：放大回波細節，便于回波分析；

13、連續記錄：實時記錄波形，存儲、回放，******支持100個錄像文件，錄像總時長******為15小時以上；

14、波形凍結：凍結屏幕上顯示的波形，便于缺陷分析；

15、回波編碼：以不同顏色顯示1~6次回波顯示區，便于判斷缺陷位置；

16、B型掃描：實時掃查、橫截面顯示，可顯示工件缺陷形狀，使探測結果更直觀。

三、技術參數

1、檢測范圍：          (0~9999)mm；

2、工作頻率：          (0.2~20)MHz；

3、顯示分辨率：640*480；

4、聲速范圍：          (1000~15000)m/s；

5、動態范圍：          ≥36dB；

6、垂直線性誤差：≤2.5%；

7、水平線性誤差：≤0.1%；

8、分辨力：>40dB(5P14)；

9、靈敏度余量：>65dB(深200mmФ2平底孔)；

10、數字抑制：       (0~80)%，不影響線性與增益；

11、電噪聲電平：≤8%；

12、探頭類型：直探頭、斜探頭、雙晶探頭、穿透探頭；

13、閘門：進波門、失波門；單閘門讀數、雙閘門讀數；

14、報警：蜂鳴報警，LED燈報警；

15、脈沖幅度：200V、300V、400V、500V、600V分級選擇；

16、脈沖寬度： 在(0.1~0.5)μs范圍內連續調節，以匹配不同頻率的探頭；

17、探頭阻尼：68Ω、100Ω、150Ω、500Ω可選；

18、硬件實時采樣：高分辨率10位AD轉換器，采樣速度160MHz，波形高度保真；

19、檢波方式： 正半波、負半波、全波、射頻檢波；

20、濾波頻帶：（0.2~20）MHz，根據探頭頻率全自動匹配，無需手動設置；

21、電源：直流（DC）9V；鋰電池連續工作8小時以上；

22、通訊接口：USB2.0高速通訊傳輸接口，支持U盤模式和數據連結模式；

23、數據存儲：儀器內置海量存儲器，支持1000組探傷參數通道，可存儲10000幅探傷回波信號及參數，實現存儲、讀出及通過USB接口傳輸；

24、外型尺寸：263×170×61(mm)；

25、整機重量：5.5Kg

26、環境溫濕度：  (-10~50)℃；(20~95)%RH。

注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得。
